FPC制程工艺第四站：DES

贴干膜 · 曝光 · 显影全流程原理、设备与质量管控

一、DES工艺概述

DES = Dry film lamination（贴干膜）+ Exposure（曝光）+ Development（显影），本质是一道图形转移工序：把底片上的线路图形转移到感光干膜上，形成后续蚀刻的抗蚀保护层，是线路成型的核心前置工序。

核心作用：把底片上的线路图形“印”到铜面上，为后续蚀刻工序铺好精准的“抗蚀保护层”。

二、前后辅助处理工序

前处理工序（贴膜前必备）

核心目的：提升干膜与铜面结合力，从源头杜绝贴膜起泡、干膜脱落等致命缺陷。彻底去除铜面油污、氧化层及杂质，通过微蚀形成微观粗糙面，大幅提升附着力。

后处理工序（显像后强化）

三、干膜组成与感光原理

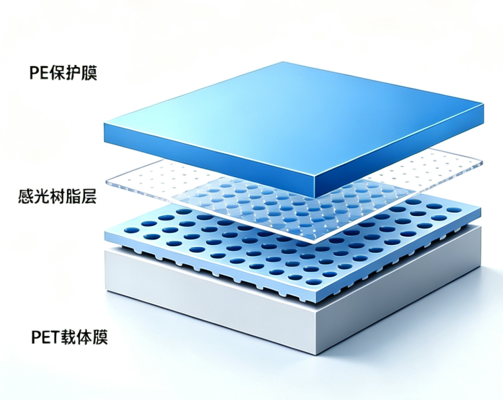

▲ 感光干膜截面结构示意

干膜三层结构

• 载体膜（PET Carrier）：支撑与保护感光层，贴合后撕除。
• 感光层（Photopolymer）：核心功能层，遇UV发生聚合/分解反应。
• 覆盖膜（PET Cover）：贴合时揭离，防止干膜提前感光。

核心参数与储存要求

• 常见厚度：25 / 38 / 50 μm，按线宽线距与蚀刻需求选择。
• 储存要求：避光、低温、防潮，必须在黄光区拆封使用。

正性干膜 vs 负性干膜

对比维度	正性干膜（FPC精细线路主流）	负性干膜（传统PCB厚铜工艺）
感光反应	曝光区光分解，被显影液溶解	曝光区光聚合交联，固化保留
显影液	稀碳酸钠碱性溶液	专用碱性显影液
分辨率	高，可做到30μm以下精细线路	一般，适合50μm以上线路
干膜附着力	中等	优异，耐电镀、耐蚀刻能力强
适用厚度	薄干膜为主（15~38μm）	厚干膜为主（38~100μm）
核心优势	精度高、线条陡直、适合细线路	结合力强、耐镀性好、适合厚铜
核心劣势	耐镀性一般，不适合大电流厚镀	分辨率低，精细线路易毛边
FPC适用场景	精细线路、高密度互联板	图形电镀、厚铜补强板、金手指板

四、贴干膜工艺

通过热+压力的方式，让感光干膜平整、无气泡地热压贴合到铜面，形成后续成像的“感光外衣”。核心原理是感光层受热软化流动，填充铜面微观凹凸，冷却后与铜面紧密粘附。

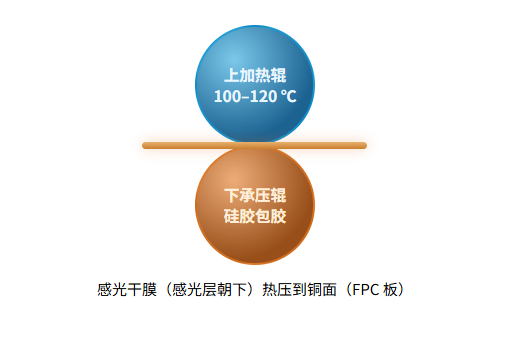

▲ 双辊热压自动贴膜机结构示意

完整工艺流程

1. 前处理：板面清洁 + 干燥，确保无油污、氧化、粉尘
2. 放卷：干膜卷出料，感光层朝下对准铜面
3. 预热：干膜提前受热，感光层软化
4. 热压贴合：双辊辊压，将干膜紧密压合到铜面
5. 裁切/收卷：按板幅切断，或整卷收料
6. 灯光检查：目视检查气泡、皱褶等缺陷

核心工艺参数

五、曝光工艺

利用UV紫外光透过底片，将线路图形“写”进干膜感光层，使对应区域发生聚合或分解反应，完成图形的“定型”。

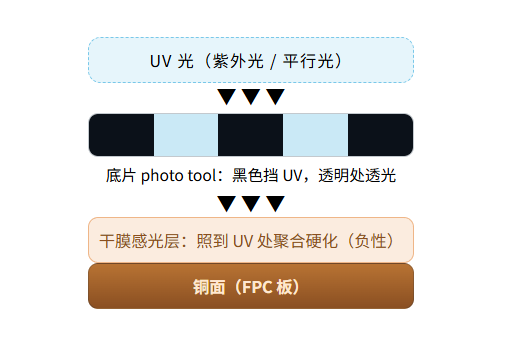

▲ UV曝光工艺原理示意

曝光机标准作业流程

1. 对位：底片与板件上的MARK点精准对准
2. 真空吸附：抽气排掉空气，使底片与板件紧密贴合，防止图形发虚
3. 曝光：按设定能量计时，UV光整面照射
4. 取出检查：确认无重曝、无偏移，流入下一工序

两种成像工艺：传统菲林 vs LDI激光直接成像

对比维度	传统菲林接触式曝光	LDI 激光直接成像（高精首选）
成像介质	菲林底片，接触式紫外光曝光转移图形	高能激光束直接扫描基板，数字式无掩模成像
对位精度	±15~25μm，易受菲林涨缩及温湿度影响	±5~10μm，可实时补偿基材涨缩，精度极高
最小线宽/间距	约30μm，受菲林分辨率与制程限制	极限可达10μm级，满足高密度精细线路需求
生产效率	高，整面一次性曝光，适合大批量标准化生产	中等，逐行扫描，速度随精度提升而下降
设备投入成本	较低，设备结构简单，技术成熟	较高，涉及高精度光学系统与数控技术
耗材与维护成本	持续消耗菲林，长期耗材成本较高	无菲林消耗，仅需定期维护激光头，长期成本可控
产品换型速度	慢，需重新制作更换菲林，准备时间长	极快，直接切换数字文件，柔性生产能力强
FPC典型应用场景	常规密度线路板、消费类电子大批量FPC	高密度精细线路、刚挠结合板、高频板、样品打样

六、显影工艺

用弱碱性碳酸钠溶液，将未曝光区域的干膜溶胀、溶解并冲洗掉，露出待蚀刻的铜面；已曝光区域的干膜交联硬化保留，形成线路抗蚀保护层。

显影线完整流程

核心工艺参数

显影后质量标准：线路边缘光洁整齐，无残胶、无干膜脱落；线宽与线距严格符合设计公差，表面无氧化、无渗镀风险，图形转移精度达标。

七、片料式 vs 卷对卷（RTR）DES生产线

对比维度	片料式 DES 生产线	卷对卷（RTR）DES 生产线
进料形式	单张片料人工/机械上下料，间歇式传送	整卷柔性基材上料，全自动连续式高速传送
生产效率	中等，受限于单片周转时间，产能较低	极高，连续生产无停顿，产能是片料式3-5倍
产品适配性	适配大尺寸板、异形板、刚挠结合板及样品	适合窄幅卷料、标准化程度高的消费类电子FPC
对位精度控制	精度较高，单片受热受力均匀，变形易控	需精准管控张力，防止基材拉伸，设备要求极高
设备投入成本	投入中等，结构简单，无需复杂张力系统	投入较高，需配置高精度收放卷及恒张力系统
生产良率表现	边缘易产生夹伤，受人工操作影响，良率中等	无物理夹持损伤，工艺参数稳定，良率更高且稳定
核心竞争优势	柔性生产能力强，换线快，适合多品种小批量	规模化效应显著，成本优势明显，适合大批量量产
典型应用场景	刚挠结合板、超大尺寸板、研发打样及中小批量	手机、穿戴设备FPC，连接器、模组辅板的大批量量产

八、常见缺陷与解决对策

贴膜段常见不良

提示：贴膜缺陷大多在“灯光检查”段就能发现，及时返工，避免流入曝光造成更大浪费。

曝光段常见不良

提示：曝光缺陷与“能量窗口”直接相关——先校验灯管能量，再排查其他参数。

显影段常见不良

提示：显影缺陷先判断“不足还是过度”，再调整浓度、温度、线速三大核心参数。
